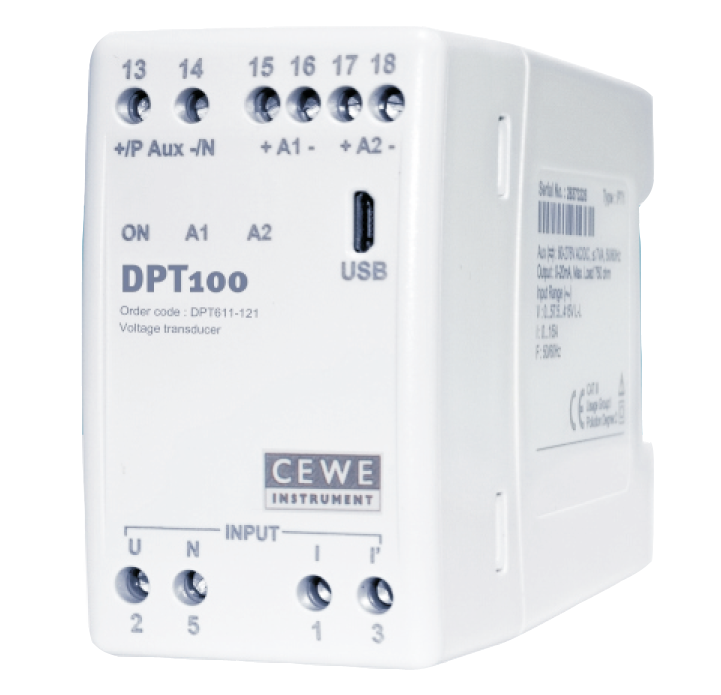

●測量精度高 0.2、0.5 、1
●響應速度快 100-220ms
●結構緊湊
●USB可編程
●結構、尺寸緊湊
●故障報警LED
●2路變送輸出可編程
●輸出不受負載影響
●輸入輸出可按需配置
|
系統 |
測量量 |
輸出類型 |
輸出范圍 |
輸出端口數量 |
精度等級 |
|
AC |
電壓、電流、頻率、有功功率 |
mA或V可選 |
0-20 mA, 4-20 mA, 0-10 mA, ? ? ? ? ? ? ? ? ? ? 0-5mA*0-2 mA*, 0-5 V, 0-10 V |
2 |
0.2、0.5、1 |
|
DC |
電壓、電流 |
mA或V可選 |
0-20 mA, 4-20 mA, 0-10 mA, 0-5 mA*
0-2mA*, 0-5 V#, 0-10 V
? |
2 |
0.2、0.5、1 |
*精度為1級，頻率精度為0.1Hz ? ? ? ? ??#僅支持直流電壓變送器
（1）AC/DC電壓變送器
輸入電壓（Un） ? ? ??57.7 to 415 V
測量范圍 ? ? ? ? ? ? ? ? ?0 to 130 % Un (最大至 500 V)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0.8 to 1.3 of Un (最大至 500 V)
測量頻率 ? ? ? ? ? ? ? ? ?50/60 Hz (±5%)
功耗 ? ? ? ? ? ? ? ? ? ? ? ? ≤0.2 VA
最大過載電壓 ? ? ? ? ? ?1.3 x Un 持續 (500 V max.)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2 x U n 1 s
（2）自供電AC/DC電壓變送器
輸入電壓（Un） ? ? ? ?80 to 276 V AC/DC
測量范圍 ? ? ? ? ? ? ? ? ? ?0 to 110% Un
功耗 ? ? ? ? ? ? ? ? ? ? ? ? ??≤6VA, 3W ，單路輸出 (750 ?)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ≤7VA, 3.5W ,雙路輸出 (每路750 ?)
（3）A C電流變送器
輸入電流（In） ? ? ? ? ??1/5 A
測量范圍 ? ? ? ? ? ? ? ? ? ??0 to 150% In
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0.6 to 1.5 of In
功耗 ? ? ? ? ? ? ? ? ? ? ? ? ? ?≤0.2 VA
最大過載電流 ? ? ? ? ? ? ?2 x In 持續
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?20 x In 1 s
（4）DC電流變送器
測量范圍 ? ? ? ? ? ? ? ? ? ? ?0-20 mA 直流, 或 0-300 mV(通過分流器)
（5）頻率變送器
輸入電壓（Un） ? ? ? ? ??57.7 to 415 V
輸入范圍 ? ? ? ? ? ? ? ? ? ? ?0 to 130% Un (up to 500 V)
測量范圍 ? ? ? ? ? ? ? ? ? ? ?45 Hz to 55 Hz, 或 55 Hz-65 Hz
精度 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ±0.1 Hz
（6）有功功率送器
輸入電壓（Un） ? ? ? ? ??57.7 to 415 V
輸入范圍 ? ? ? ? ? ? ? ? ? ? ?0 to 130 % Un (up to 500 V)
輸入電流（In） ? ? ? ? ? ?1/5 A
輸入范圍 ? ? ? ? ? ? ? ? ? ? ?0 to 150% In? ? ??
測量頻率 ? ? ? ? ? ? ? ? ? ? ?50/60 Hz (±5%)
（7）輔助電源
高壓輔助電源
電壓范圍 ? ? ? ? ? ? ? ? ? ? ?80-276 V AC/DC (±10%)
頻率 ? ? ? ? ? ? ? ? ? ? ? ? ? ? 50/60 Hz
最大功耗 ? ? ? ? ? ? ? ? ? ? ?≤6VA, 3W ，單數輸出 750 ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ≤7VA, 3.5W ，雙路輸出（每路750 ? ）
（8）低壓輔助電源
電壓范圍 ? ? ? ? ? ? ? ? ? ? ??24-80 V DC (±10%)
最大功耗 ? ? ? ? ? ? ? ? ? ? ??≤3 W 單路輸出, ≤4 W 雙路輸出
自供電（僅支持電壓變送器）
電壓范圍 ? ? ? ? ? ? ? ? ? ? ? 80-276 V AC/DC
最大功耗 ? ? ? ? ? ? ? ? ? ? ?≤6VA, 3W ，單數輸出（ 750 ?）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ≤7VA, 3.5W ，雙路輸出（每路750 ? ）
（9）模擬量輸出
輸出類型 ? ? ? ? ? ? ? ? ? ? ??mA or V
最大負載電阻 ? ? ? ? ? ? ? ?≤750 ? （ 20 mA）, ≥2 k? （10mA）
相應時間 ? ? ? ? ? ? ? ? ? ? ? ?5 測量周波 (≤100-220 ms)
紋波 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?<0.4 % 峰峰值
（10）溫度范圍
操作溫度范圍 ? ? ? ? ? ? ? ??5 °C to +55 °C
工作溫度范圍 ? ? ? ? ? ? ? ??-20 °C to +70 °C
（11）機械特性
尺寸（ＷｘＨｘＤ） ? ? ??45 x 75 x 105 mm
重量 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??0.4 kg (大約)
材料 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??阻燃聚碳酸酯 (PC-FR), Ul94V-0
安裝方式 ? ? ? ? ? ? ? ? ? ? ? ?DIN (EN 50022)
接線類型 ? ? ? ? ? ? ? ? ? ? ? ?螺絲壓接端子
端子孔尺寸 ? ? ? ? ? ? ? ? ? ??≤4 mm2
（12）環境
安全等級 ? ? ? ? ? ? ? ? ? ? ? ? II (雙重絕緣) EN 61010-1
防護等級 ? ? ? ? ? ? ? ? ? ? ? ? 前面板IP 40, 后面板 IP 20
（13）標準
通訊接口 ? ? ? ? ? ? ? ? ? ? ? ? IEC 60688, IEC 61010-1, IEC 61010-2-30
迷你USB ? ? ? ? ? ? ? ? ? ? ? ??IEC 61326-1, DIN 50022
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??用于變送器配置
軟件配置工具 ? ? ? ? ? ? ? ??用于配置變送器輸入、測量、輸出波形和數據讀取?
ConfigView
主要特點
●測量精度高 0.2、0.5 、1
●響應速度快 100-220ms
●結構緊湊
●故障報警LED
主要功能
●2路變送輸出可編程
●輸出不受負載影響
●輸入輸出可按需配置
|
系統 |
測量量 |
輸出類型 |
輸出范圍 |
輸出端口數量 |
精度等級 |
|
AC |
電壓、電流、頻率、有功功率 |
mA或V可選 |
0-20 mA, 4-20 mA, 0-10 mA, 0-5mA*0-2 mA*, 0-5 V, 0-10 V |
2 |
0.2、0.5、1 |
|
DC |
電壓、電流 |
mA或V可選 |
0-20 mA, 4-20 mA, 0-10 mA, 0-5 mA*
0-2mA*, 0-5 V#, 0-10 V
|
2 |
0.2、0.5、1 |
*精度為1級，頻率精度為0.1Hz #僅支持直流電壓變送器
技術參數
（1）AC/DC電壓變送器
輸入電壓（Un） 57.7 to 415 V
測量范圍 0 to 130 % Un (最大至 500 V)
0.8 to 1.3 of Un (最大至 500 V)
測量頻率 50/60 Hz (±5%)
功耗 ≤0.2 VA
最大過載電壓 1.3 x Un 持續 (500 V max.)
2 x U n 1 s
（2）自供電AC/DC電壓變送器
輸入電壓（Un） 80 to 276 V AC/DC
測量范圍 0 to 110% Un
功耗 ≤6VA, 3W ，單路輸出 (750 ?)
≤7VA, 3.5W ,雙路輸出 (每路750 ?)
（3）A C電流變送器
輸入電流（In） 1/5 A
測量范圍 0 to 150% In
0.6 to 1.5 of In
功耗 ≤0.2 VA
最大過載電流 2 x In 持續
20 x In 1 s
（4）DC電流變送器
測量范圍 0-20 mA 直流, 或 0-300 mV(通過分流器)
（5）頻率變送器
輸入電壓（Un） 57.7 to 415 V
輸入范圍 0 to 130% Un (up to 500 V)
測量范圍 45 Hz to 55 Hz, 或 55 Hz-65 Hz
精度 ±0.1 Hz
（6）有功功率送器
輸入電壓（Un） 57.7 to 415 V
輸入范圍 0 to 130 % Un (up to 500 V)
輸入電流（In） 1/5 A
輸入范圍 0 to 150% In
測量頻率 50/60 Hz (±5%)
（7）輔助電源
高壓輔助電源
電壓范圍 80-276 V AC/DC (±10%)
頻率 50/60 Hz
最大功耗 ≤6VA, 3W ，單數輸出 750 ?
≤7VA, 3.5W ，雙路輸出（每路750 ? ）
（8）低壓輔助電源
電壓范圍 24-80 V DC (±10%)
最大功耗 ≤3 W 單路輸出, ≤4 W 雙路輸出
自供電（僅支持電壓變送器）
電壓范圍 80-276 V AC/DC
最大功耗 ≤6VA, 3W ，單數輸出（ 750 ?）
≤7VA, 3.5W ，雙路輸出（每路750 ? ）
（9）模擬量輸出
輸出類型 mA or V
最大負載電阻 ≤750 ? （ 20 mA）, ≥2 k? （10mA）
相應時間 5 測量周波 (≤100-220 ms)
紋波 <0.4 % 峰峰值
（10）溫度范圍
操作溫度范圍 5 °C to +55 °C
工作溫度范圍 -20 °C to +70 °C
（11）機械特性
尺寸（ＷｘＨｘＤ） 45 x 75 x 105 mm
重量 0.4 kg (大約)
材料 阻燃聚碳酸酯 (PC-FR), Ul94V-0
安裝方式 DIN (EN 50022)
接線類型 螺絲壓接端子
端子孔尺寸 ≤4 mm²
（12）環境
安全等級 II (雙重絕緣) EN 61010-1
防護等級 前面板IP 40, 后面板 IP 20
（13）標準
通訊接口 IEC 60688, IEC 61010-1, IEC 61010-2-30
迷你USB IEC 61326-1, DIN 50022
用于變送器配置
軟件配置工具 用于配置變送器輸入、測量、輸出波形和數據讀取
ConfigView
